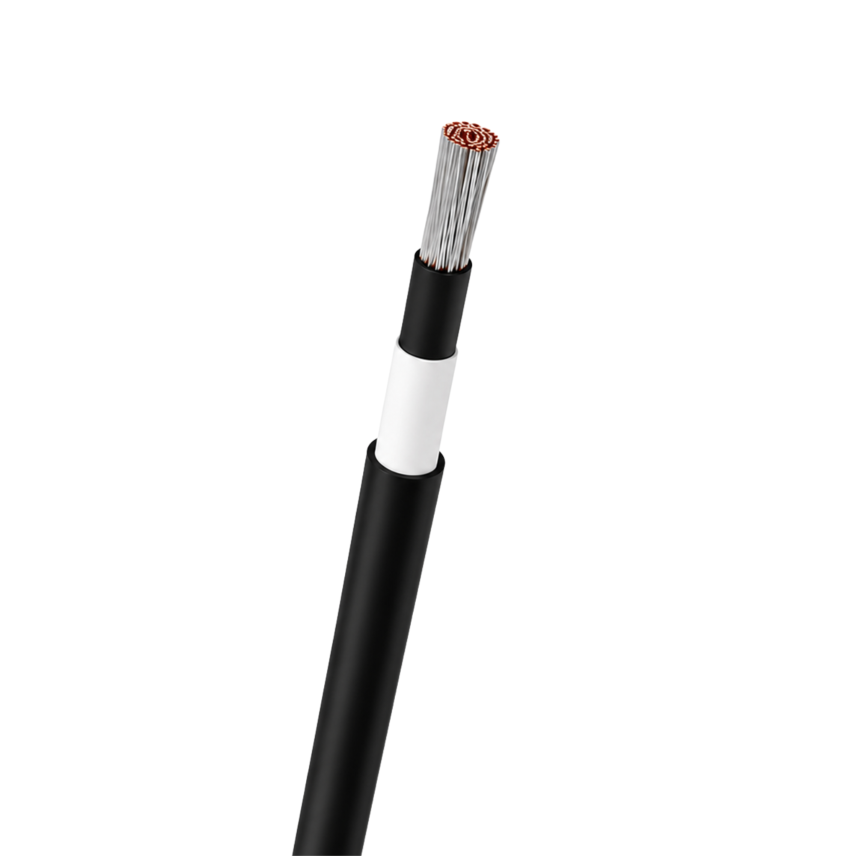

Nexans SIWO-KUL® D30 13.8 / 15 kV
Nexans SIWO-KUL® D30 13.8 / 15 kV
Designed for environments exposed to high thermal, electrical and environmental stress, these flexible single-core cables combine a flexible tinned copper conductor with double halogen-free silicone insulation. They provide excellent flexibility, reliable electrical performance and outstanding resistance to extreme temperatures. The patented co-extrusion technology of the semiconductive layers ensures homogeneous and controlled interfaces, resulting in an almost zero level of partial discharges. They are suitable for wiring power cabinets, converters, PCS systems, motor control systems, rotating machines and Class F and H transformers, as well as for OEM applications in the wind, marine, railway, photovoltaic and battery storage sectors.
MeerSIWO-KUL D30 1x6,0 13,8/15 kV BK
Nexans ref. 10509197
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 6 mm²
- Buitendiameter, nominaal: 10,4 mm
- Gewicht, benaderd: 142 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 3,39 Ohm/km
SIWO-KUL D30 1x10 13,8/15 kV BK
Nexans ref. 10505589
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 10 mm²
- Buitendiameter, nominaal: 11,45 mm
- Gewicht, benaderd: 194 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 1,95 Ohm/km
SIWO-KUL D30 1x16 13,8/15 kV BK
Nexans ref. 10504209
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 16 mm²
- Buitendiameter, nominaal: 13,05 mm
- Gewicht, benaderd: 265 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 1,24 Ohm/km
SIWO-KUL D30 1x25 13,8/15 kV BK
Nexans ref. 10508628
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 25 mm²
- Buitendiameter, nominaal: 14,8 mm
- Gewicht, benaderd: 351 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,795 Ohm/km
SIWO-KUL D30 1x35 13,8/15 kV BK
Nexans ref. 10505284
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 35 mm²
- Buitendiameter, nominaal: 15,6 mm
- Gewicht, benaderd: 464 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,565 Ohm/km
SIWO-KUL D30 1x50 13,8/15 kV BK
Nexans ref. 10549486
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 50 mm²
- Buitendiameter, nominaal: 17,45 mm
- Gewicht, benaderd: 619 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,393 Ohm/km
SIWO-KUL D30 1x70 13,8/15 kV BK
Nexans ref. 10507289
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 70 mm²
- Buitendiameter, nominaal: 19,4 mm
- Gewicht, benaderd: 798 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,277 Ohm/km
SIWO-KUL D30 1x95 13,8/15 kV BK
Nexans ref. 10504210
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 95 mm²
- Buitendiameter, nominaal: 21,1 mm
- Gewicht, benaderd: 1012 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,21 Ohm/km
SIWO-KUL D30 1x120 13,8/15 kV BK
Nexans ref. 10508542
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 120 mm²
- Buitendiameter, nominaal: 23,2 mm
- Gewicht, benaderd: 1256 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,164 Ohm/km
SIWO-KUL D30 1x150 13,8/15 kV BK
Nexans ref. 10509100
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 150 mm²
- Buitendiameter, nominaal: 25,35 mm
- Gewicht, benaderd: 1586 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,132 Ohm/km
SIWO-KUL D30 1x185 13,8/15 kV BK
Nexans ref. 10509101
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 185 mm²
- Buitendiameter, nominaal: 27,5 mm
- Gewicht, benaderd: 1837 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,108 Ohm/km
SIWO-KUL D30 1x240 13,8/15 kV BK
Nexans ref. 10509102
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 240 mm²
- Buitendiameter, nominaal: 29,65 mm
- Gewicht, benaderd: 2373 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,082 Ohm/km
SIWO-KUL D30 1x300 13,8/15 kV BK
Nexans ref. 10509103
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 300 mm²
- Buitendiameter, nominaal: 32,5 mm
- Gewicht, benaderd: 2947 kg/km
- Max. DC-weerstand van de geleider bij 20° C: 0,065 Ohm/km
Beschrijving
Beschrijving
Normen
-
ProductCSA C22.2 N° 210-05; IEC 60228; UL 758
-
InstallatieIEC 60092
-
TestenIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Applications
The SIWO-KUL® D30 cable range has been specifically designed for:
- Wiring of power cabinets, converters and motor control systems
- Industrial installations exposed to high thermal stress
- OEM applications in the wind, marine and railway sectors
- Connection of windings in rotating machines and Class F and H insulated transformers
Key Advantages
- High flexibility, ideal for compact installations
- Excellent thermal resistance (-55°C to +180°C continuous operation)
- Patented technology ensuring minimal partial discharge levels, even under severe stress
- Compatible with major impregnation resins
- Resistant to oils, UV and chemical agents
- High durability for long service life
- International approvals and certifications
- Fire performance properties
Certificate
- Type approval certificate : LIoyds Register LR21139304TA
- Type approval certificate : BV Marine & Offshore 09555/D0 BV, file: ACE 01/723/01
- Certificate of compliance : UL758 AWM Style 3641, file: AVLV2.E45073
- Certificate of compliance : CSA Standard C22.2 N°210-15, file: LL 36040 AWM
By choosing the SIWO-KUL® range, you opt for a flexible, robust and durable cable designed to guarantee high performance in the most demanding environments.
