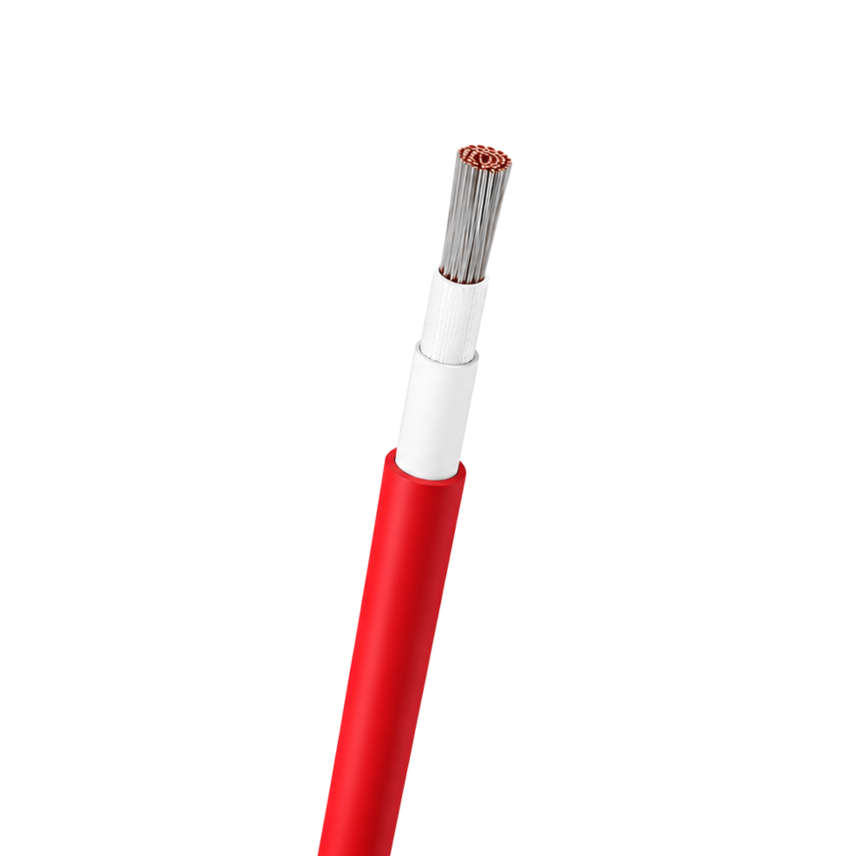

Nexans SIWO-KUL® D30 3.3 / 4.2 kV
Nexans SIWO-KUL® D30 3.3 / 4.2 kV

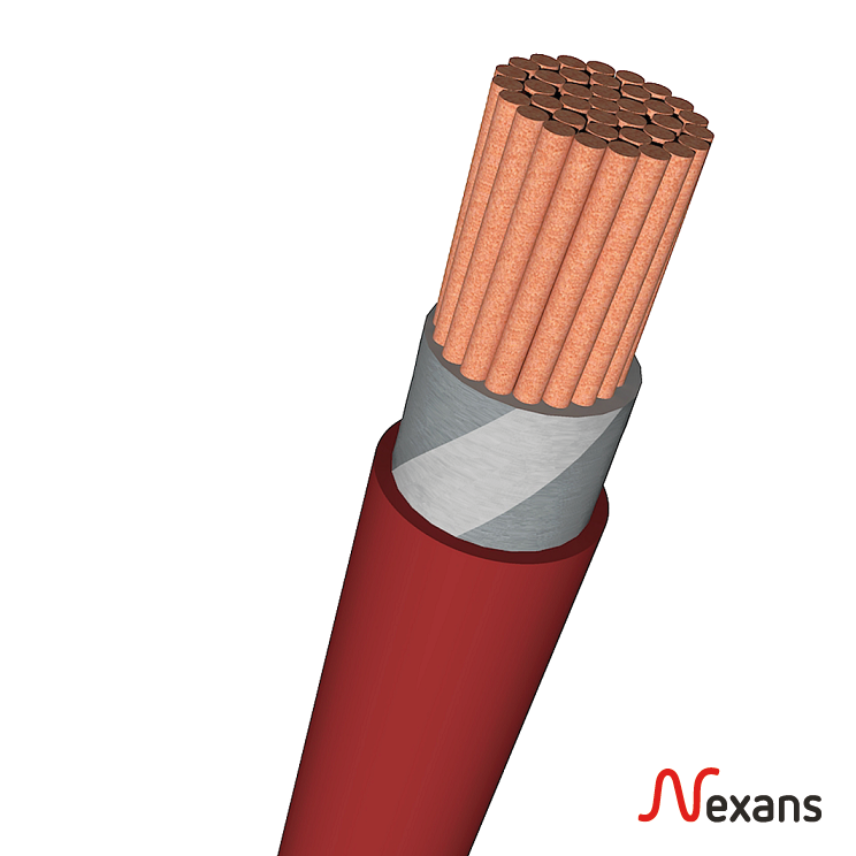

Designed for environments exposed to high thermal, electrical and environmental stress, these flexible single-core cables combine a flexible tinned copper conductor with double halogen-free silicone insulation. They provide excellent flexibility, reliable electrical performance and outstanding resistance to extreme temperatures. They are suitable for wiring power cabinets, converters, PCS systems, motor control systems, rotating machines and Class F and H transformers. They are also ideal for OEM applications in the wind, marine and railway sectors, as well as for AC/DC interconnections in photovoltaic installations and battery energy storage systems. Resistant to thermal shock, oils, UV radiation and chemical agents, they provide a reliable and durable solution.
MeerSIWO-KUL D30 1x2,5 3,3/4,2 kV RD
Nexans ref. 60011896
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 2,5 mm²
- Buitendiameter, nominaal: 5,7 mm
- Gewicht, benaderd: 49 kg/km
- Testspanning: 20 kV
- Doorslagspanning: 30 kV
- Minimale statische buigradius: 34,2 mm
SIWO-KUL D30 1x4,0 3,3/4,2 kV RD
Nexans ref. 60011897
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 4 mm²
- Buitendiameter, nominaal: 6,2 mm
- Gewicht, benaderd: 66 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 37,2 mm
SIWO-KUL D30 1x6,0 3,3/4,2 kV RD
Nexans ref. 10512971
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 6 mm²
- Buitendiameter, nominaal: 6,65 mm
- Gewicht, benaderd: 84 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 39,9 mm
SIWO-KUL D30 1x10 3,3/4,2 kV RD
Nexans ref. 10558358
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 10 mm²
- Buitendiameter, nominaal: 7,6 mm
- Gewicht, benaderd: 128 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 45,6 mm
SIWO-KUL D30 1x16 3,3/4,2 kV RD
Nexans ref. 60011910
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 16 mm²
- Buitendiameter, nominaal: 9,75 mm
- Gewicht, benaderd: 192 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 58,2 mm
SIWO-KUL D30 1x25 3,3/4,2 kV RD
Nexans ref. 10500897
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 25 mm²
- Buitendiameter, nominaal: 11,0 mm
- Gewicht, benaderd: 270 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 67,2 mm
SIWO-KUL D30 1x35 3,3/4,2 kV RD
Nexans ref. 60011912
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 35 mm²
- Buitendiameter, nominaal: 12,6 mm
- Gewicht, benaderd: 378 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 75,3 mm
SIWO-KUL D30 1x50 3,3/4,2 kV RD
Nexans ref. 10500899
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 50 mm²
- Buitendiameter, nominaal: 14,3 mm
- Gewicht, benaderd: 527 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 88,2 mm
SIWO-KUL D30 1x70 3,3/4,2 kV RD
Nexans ref. 10500900
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 70 mm²
- Buitendiameter, nominaal: 16,2 mm
- Gewicht, benaderd: 694 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 99,3 mm
SIWO-KUL D30 1x95 3,3/4,2 kV RD
Nexans ref. 60011915
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 95 mm²
- Buitendiameter, nominaal: 18,9 mm
- Gewicht, benaderd: 908 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 113,1 mm
SIWO-KUL D30 1x120 3,3/4,2 kV RD
Nexans ref. 60011916
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 120 mm²
- Buitendiameter, nominaal: 20,8 mm
- Gewicht, benaderd: 1143 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 124,5 mm
SIWO-KUL D30 1x150 3,3/4,2 kV RD
Nexans ref. 60011917
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 150 mm²
- Buitendiameter, nominaal: 22,5 mm
- Gewicht, benaderd: 1438 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 134,7 mm
SIWO-KUL D30 1x185 3,3/4,2 kV RD
Nexans ref. 10558356
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 185 mm²
- Buitendiameter, nominaal: 23,4 mm
- Gewicht, benaderd: 1671 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 146,7 mm
SIWO-KUL D30 1x240 3,3/4,2 kV RD
Nexans ref. 10561432
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 240 mm²
- Buitendiameter, nominaal: 26,3 mm
- Gewicht, benaderd: 2200 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 161,1 mm
SIWO-KUL D30 1x300 3,3/4,2 kV RD
Nexans ref. 10556966
- Verpakking: Snijlengte (m)
- Geleiderdoorsnede: 300 mm²
- Buitendiameter, nominaal: 29,0 mm
- Gewicht, benaderd: 2750 kg/km
- Testspanning: 10 kV
- Doorslagspanning: 20 kV
- Minimale statische buigradius: 183,6 mm
Beschrijving
Beschrijving
Normen
-
ProductCSA C22.2 N° 210-05; IEC 60228; UL 758
-
InstallatieIEC 60092
-
TestenIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Applications
The SIWO-KUL® D30 cable range has been specifically designed for:
- Wiring of power cabinets, converters and motor control systems
- Industrial installations exposed to high thermal stress
- OEM applications in the wind, marine and railway sectors
- AC/DC interconnections for photovoltaic installations and battery energy storage systems
- Connection of windings in rotating machines and Class F and H insulated transformers
Key Benefits
- High flexibility ideal for compact installations
- Excellent thermal resistance (-55°C to +180°C continuous operation)
- Compatible with major impregnation resins
- Resistance to oils, UV radiation, and chemical agents
- High durability for long service life
- International approvals and certifications
- Fire performance
Certificate
- Type approval certificate : LIoyds Register LR21139304TA
- Type approval certificate : BV Marine & Offshore 09555/D0 BV, file: ACE 01/723/01
- Certificate of compliance : UL758 AWM Style 3641, file: AVLV2.E45073
- Certificate of compliance : CSA Standard C22.2 N°210-15, file: LL 36040 AWM
By choosing the SIWO-KUL® range, you opt for a flexible, robust, and durable cable designed to ensure high performance in the most demanding environments.
Karakteristieken
Karakteristieken
Constructie
Constructie
Kleur buitenmantel
Rood
Elektrische eigenschappen
Elektrische eigenschappen
Bedrijfsspanning
3,3 kV
Breakdown field strength (kV/mm)
> 20
Loss factor tan d
< 10-2
Mechanische eigenschappen
Mechanische eigenschappen
Flexibiliteit
Zeer soepel
Toegestane trekkracht
0,05 kN/mm²
Gebruik
Gebruik
Kabelbuitentemperatuur na montage (vast), bereik
-55 ... 180 °C
Chemische bestendigheid
Goed
Oliebestendigheid
Goed
UV-bestendigheid
Goed
Ozonbestendigheid
Ja
RoHS compliant
Ja
Fire safety characteristics
Fire safety characteristics
Corrosie dmv gassen
IEC 60754-1; IEC 60754-2
Rookdichtheid
IEC 61034
Halogeenvrij
Ja
Vlamvertragend
IEC 60332-1
Brandvertraging
IEC 60332-3-24 (cat C)
Vuurbestendigheid
IEC 60331
