Y(st)Y Dca-s2 rood (brandmeldinstallaties)

Producten

Y(st)Y Dca-s2 1 x 2 x 0,8 mm rood (R100)

Nexans ref. 10562270

  • Verpakking: Rol (100m)
  • Doorsnede van de geleider: 0,8 mm
  • Buitendiameter, nominaal: 5,9 mm
  • Gewicht, benaderd: 38 kg/km
  • Aantal aders: 2
  • Bedrijfsspanning, maximum: 150 V
  • Max. DC resistance of the conductor at 20°C: 38,2 Ohm/km



Y(st)Y Dca-s2 1 x 2 x 0,8 mm rood (H500)

Nexans ref. 10562271

  • Verpakking: Haspel (500m)
  • Doorsnede van de geleider: 0,8 mm
  • Buitendiameter, nominaal: 5,9 mm
  • Gewicht, benaderd: 38 kg/km
  • Aantal aders: 2
  • Bedrijfsspanning, maximum: 150 V
  • Max. DC resistance of the conductor at 20°C: 38,2 Ohm/km



Y(st)Y Dca-s2 1 x 2 x 1 mm² rood

Nexans ref. 10562274

  • Verpakking: Snijlengte (m)
  • Doorsnede van de geleider: 1,0 mm
  • Buitendiameter, nominaal: 5,8 mm
  • Gewicht, benaderd: 51 kg/km
  • Aantal aders: 2
  • Bedrijfsspanning, maximum: 250 V
  • Max. DC resistance of the conductor at 20°C: 18 Ohm/km



Y(st)Y Dca-s2 1 x 2 x 1,5 mm² rood

Nexans ref. 10562275

  • Verpakking: Snijlengte (m)
  • Doorsnede van de geleider: 1,5 mm
  • Buitendiameter, nominaal: 6,8 mm
  • Gewicht, benaderd: 73 kg/km
  • Aantal aders: 2
  • Bedrijfsspanning, maximum: 250 V
  • Max. DC resistance of the conductor at 20°C: 12,8 Ohm/km



Y(st)Y Dca-s2 1 x 2 x 2,5 mm² rood

Nexans ref. 10562276

  • Verpakking: Snijlengte (m)
  • Doorsnede van de geleider: 2,5 mm
  • Buitendiameter, nominaal: 7,0 mm
  • Gewicht, benaderd: 88 kg/km
  • Aantal aders: 2
  • Bedrijfsspanning, maximum: 250 V
  • Max. DC resistance of the conductor at 20°C: 7,4 Ohm/km



Y(st)Y Dca-s2 1x2x0,8 mm rood MOBIWAY-500m NIEUW

Nexans ref. 10570256

  • Verpakking: Haspel (500m)
  • Doorsnede van de geleider: 0,8 mm
  • Buitendiameter, nominaal: 5,9 mm
  • Gewicht, benaderd: 38 kg/km
  • Aantal aders: 2
  • Bedrijfsspanning, maximum: 150 V
  • Max. DC resistance of the conductor at 20°C: 38,2 Ohm/km



Y(st)Y Dca-s2 1 x 4 x 0,8 mm rood (R100)

Nexans ref. 10562272

  • Verpakking: Rol (100m)
  • Doorsnede van de geleider: 0,8 mm
  • Buitendiameter, nominaal: 6,5 mm
  • Gewicht, benaderd: 53 kg/km
  • Aantal aders: 4
  • Bedrijfsspanning, maximum: 150 V
  • Max. DC resistance of the conductor at 20°C: 38,2 Ohm/km



Y(st)Y Dca-s2 1 x 4 x 0,8 mm rood (H500)

Nexans ref. 10562273

  • Verpakking: Haspel (500m)
  • Doorsnede van de geleider: 0,8 mm
  • Buitendiameter, nominaal: 6,5 mm
  • Gewicht, benaderd: 53 kg/km
  • Aantal aders: 4
  • Bedrijfsspanning, maximum: 150 V
  • Max. DC resistance of the conductor at 20°C: 38,2 Ohm/km



Y(st)Y Dca-s2 1x4x0,8 mm rood MOBIWAY-500m

Nexans ref. 10575608

  • Verpakking: Haspel (500m)
  • Doorsnede van de geleider: 0,8 mm
  • Buitendiameter, nominaal: 6,5 mm
  • Gewicht, benaderd: 53 kg/km
  • Aantal aders: 4
  • Bedrijfsspanning, maximum: 150 V
  • Max. DC resistance of the conductor at 20°C: 38,2 Ohm/km



Beschrijving

Beschrijving

Normen

  • Internationale normen
    IEC 60332-1

Toepassing

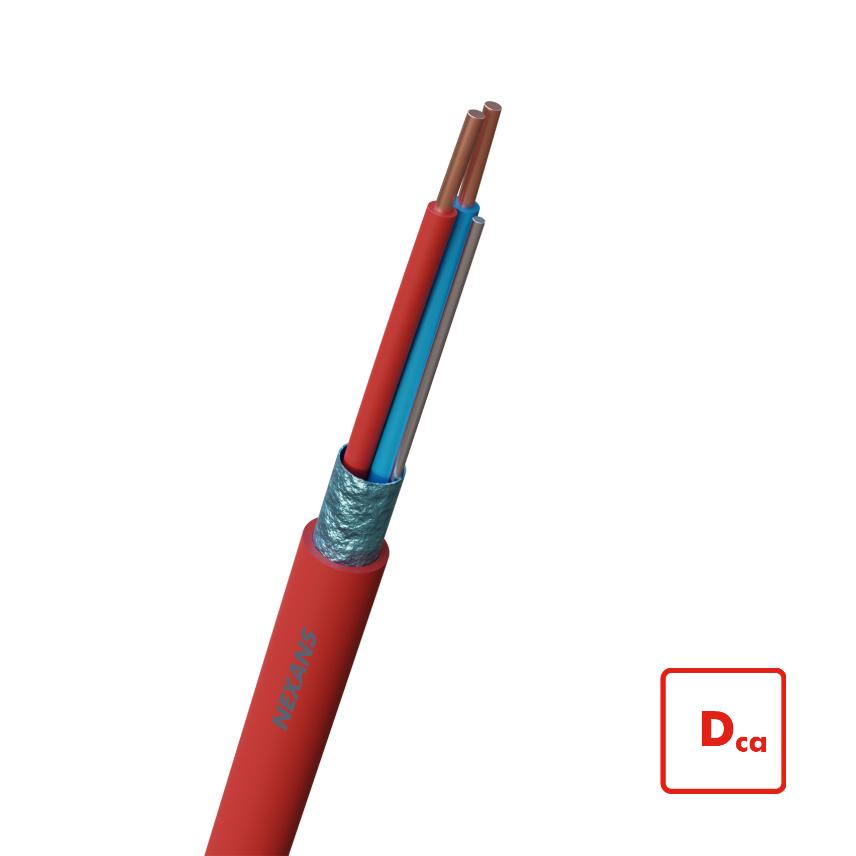

Y(st)Y Dca-s2 rood is een afgeschermde kabel bestemd voor signaal- en dataoverdracht in brandmeldinstallaties en ontruimingsinstallaties. Het is geschikt voor gebruik in bouwwerken, waarvoor eisen voor het brandgedrag van toepassing zijn. Y(st)Y Dca voldoet aan brandclassificatie Dca-s2,d2,a3 in bouwwerken en gebruiksfuncties met een middelgroot brandrisico (NEN 8012).

Opbouw

  • Geleider: 0,8 mm massief blank koper, klasse 1
  • Isolatie: PVC
  • Geleiders: samengeslagen tot paren (behalve voor 2 paren = 1quad)
    Paren in concentrische lagen opgelegd
  • Plastic afscheidingsfolie over geleiderkern
  • Afscherming: Gemetaliseerde folie met onderliggende aarddraad
  • Buitenmantel: PVC, kleur rood

Opdruk

NEXANS-NL Y(st)Y Dca NxPxS mm
(N = aantal paren, P= paar / quad, S = doorsnede in mm)

Aderidentificatie

volgens NEN 1597 (zie tabel A)

Karakteristieken

Karakteristieken

Constructie

Constructie

Core lay-up
Getwiste paren
Geleidermateriaal
Blank koper
Kleur buitenmantel
Rood
Samenstelling geleider
Massief
Isolatie
PVC
Buitenmantel
PVC, type YM 3
Afscherming
ALU/PET screening foil

Afmetingen

Afmetingen

Aantal paren
1
Diameter over isolatie
- mm

Elektrische eigenschappen

Elektrische eigenschappen

Isolatieweerstand, in Ohm
1000 MOhm.km
Doorslagspanning
0,8 kV

Mechanische eigenschappen

Mechanische eigenschappen

Flexibiliteit
Massief
Mechanische weerstand
Normaal huishoudelijk gebruik

Gebruik

Gebruik

Toepassing
Binnen
Installatietemperatuur, van/tot
-5 ... 50 °C
Kabelbuitentemperatuur na montage (vast), bereik
-15 ... 70 °C
Buigradius bij aanleg
10 (xD)
Weerstand tegen trillingen
Nee

Bijkomende informatie

Bijkomende informatie

Informatie levering & verkoop

Markering: NEXANS-NL Y(st)Y Dca NxPxS mm (N=aantal paar/quad, P=paar of quad, S=doorsnede in mm)
