ALSECURE® H(st)H Cca

Producten

ALSECURE® H(st)H Cca 1x2x0.8 mm grey

Nexans ref. 10539013

  • Verpakking: Snijlengte (m)
  • Aantal paren: 1
  • Buitendiameter, nominaal: 3,5 mm
  • Gewicht, benaderd: 24 kg/km



ALSECURE® H(st)H Cca 1x2x0.8 mm grey D500

Nexans ref. 10543331

  • Verpakking: Haspel (500m)
  • Aantal paren: 1
  • Buitendiameter, nominaal: 3,5 mm
  • Gewicht, benaderd: 24 kg/km



ALSECURE® H(st)H Cca 1x4x0.8 mm grey

Nexans ref. 10547925

  • Verpakking: Snijlengte (m)
  • Aantal paren: 1
  • Buitendiameter, nominaal: 4,4 mm
  • Gewicht, benaderd: 41 kg/km



ALSECURE® H(st)H Cca 1x4x0.8 mm grey D500

Nexans ref. 10543332

  • Verpakking: Haspel (500m)
  • Aantal paren: 1
  • Buitendiameter, nominaal: 4,4 mm
  • Gewicht, benaderd: 41 kg/km



ALSECURE® H(st)H Cca 3x2x0.8 mm grey

Nexans ref. 10539077

  • Verpakking: Snijlengte (m)
  • Aantal paren: 3
  • Buitendiameter, nominaal: 6,0 mm
  • Gewicht, benaderd: 61 kg/km



ALSECURE® H(st)H Cca 4x2x0.8 mm grey

Nexans ref. 10539091

  • Verpakking: Snijlengte (m)
  • Aantal paren: 4
  • Buitendiameter, nominaal: 6,3 mm
  • Gewicht, benaderd: 75 kg/km



ALSECURE® H(st)H Cca 6x2x0.8 mm grey

Nexans ref. 10539092

  • Verpakking: Snijlengte (m)
  • Aantal paren: 6
  • Buitendiameter, nominaal: 7,3 mm
  • Gewicht, benaderd: 100 kg/km



ALSECURE® H(st)H Cca 8x2x0.8 mm grey

Nexans ref. 10539093

  • Verpakking: Snijlengte (m)
  • Aantal paren: 8
  • Buitendiameter, nominaal: 8,15 mm
  • Gewicht, benaderd: 132 kg/km



Beschrijving

Beschrijving

Normen

  • Internationale normen
    IEC 60332-1

Toepassing

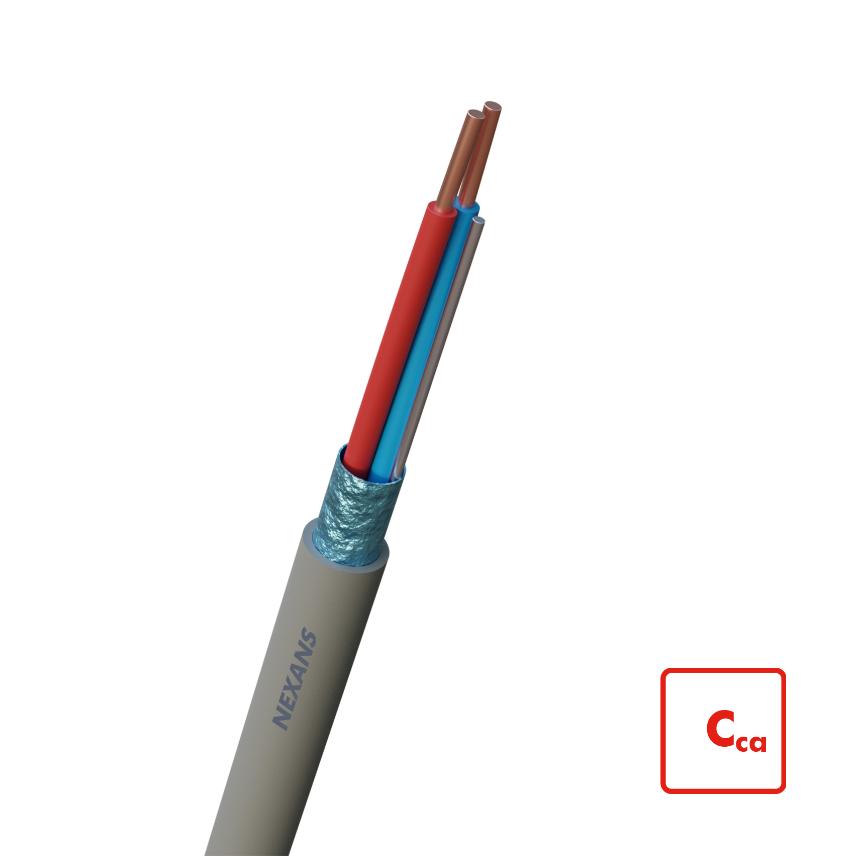

ALSECURE® H(st)H Cca is een afgeschermde halogeenvrije signaalkabel voor meet-, regel- en bewakingstoepassingen in laagspanningsinstallaties. Het is geschikt voor gebruik in bouwwerken, waarvoor eisen voor het brandgedrag van toepassing zijn. ALSECURE® H(st)H Cca voldoet aan brandclassificatie Cca-s1,d1,a1 in bouwwerken en gebruiksfuncties met een groot brandrisico (NEN 8012).

Opbouw

  • Geleider: 0,8 mm massief blank koper, klasse 1
  • Isolatie: PE
  • Geleiders: samengeslagen tot paren (behalve 1x4x0,8 = 1quad)
  • Paren: in concentrische lagen opgelegd
  • Plastic afscheidingsfolie over geleiderkern
  • Afscherming: Gemetaliseerde folie met onderliggende aarddraad
  • Buitenmantel: LSZH
    Kleur: grijs

Opdruk

NEXANS-NL ALSECURE® H(st)H Cca NxPxS mm
(N = aantal paren, P= paar / quad, S = doorsnede in mm)

Aderidentificatie

volgens NEN 1597 (zie tabel A)

Karakteristieken

Karakteristieken

Constructie

Constructie

Buitenmantel
LSZH
Geleidermateriaal
Blank koper
Kleur buitenmantel
Grijs
Samenstelling geleider
Massief
Isolatie
PE
Afscherming
Alu-folie met onderliggende aarddraad

Afmetingen

Afmetingen

Doorsnede van de geleider
0,8 mm

Elektrische eigenschappen

Elektrische eigenschappen

Maximal capacity at 800Hz
- nF/km
Capacitance unbalance pair to pair
- pF/km
Capacitance unbalance pair to ground
- pF/km
Isolatieweerstand, in Ohm
1000 MOhm.km
Doorslagspanning
0,8 kV
Bedrijfsspanning, maximum
150 V
Max. DC resistance of the conductor at 20°C
38,2 Ohm/km

Mechanische eigenschappen

Mechanische eigenschappen

Flexibiliteit
Massief
Mechanische weerstand
Normaal huishoudelijk gebruik

Gebruik

Gebruik

Toepassing
Binnen
Installatietemperatuur, van/tot
-5 - 50 °C
Bedrijfstemperatuur, bereik
-15 - 70 °C
Buigradius bij aanleg
16 (xD)
Weerstand tegen trillingen
Nee

Bijkomende informatie

Bijkomende informatie

Informatie levering & verkoop

Markering: NEXANS-NL ALSECURE® H(st)H Cca NxPxS mm (N=aantal paar/quad, P=paar of quad, S=doorsnede)
