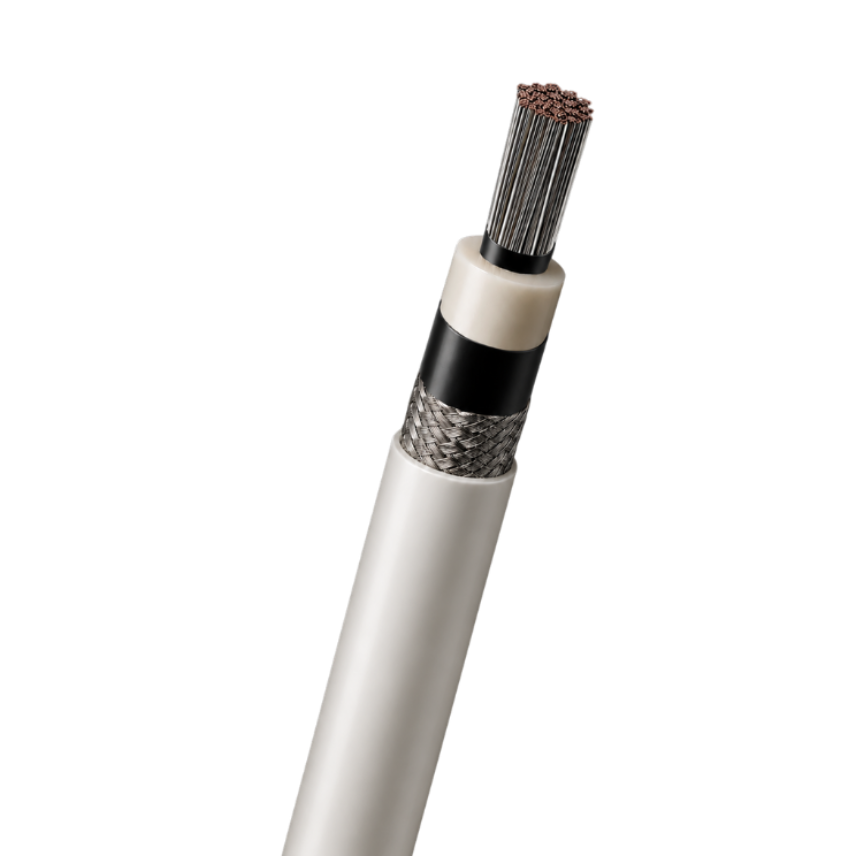

SIWO-KUL® S30 6.6 - 7.2 kV

Producten

SIWO-KUL S30 1x4,0 6,6/7,2 kV GY

Nexans ref. 10549492

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 4 mm²
  • Buitendiameter, nominaal: 14,1 mm



SIWO-KUL S30 1x6,0 6,6/7,2 kV GY

Nexans ref. 10549553

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 6 mm²
  • Buitendiameter, nominaal: 14,5 mm



SIWO-KUL S30 1x16 6,6/7,2 kV GY

Nexans ref. 10558572

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 16 mm²
  • Buitendiameter, nominaal: 18,8 mm



SIWO-KUL S30 1x25 6,6/7,2 kV GY

Nexans ref. 60010407

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 25 mm²
  • Buitendiameter, nominaal: 20,6 mm



SIWO-KUL S30 1x35 6,6/7,2 kV GY

Nexans ref. 60010406

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 35 mm²
  • Buitendiameter, nominaal: 21,8 mm



SIWO-KUL S30 1x50 6,6/7,2 kV GY

Nexans ref. 10549303

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 50 mm²
  • Buitendiameter, nominaal: 24,6 mm



SIWO-KUL S30 1x70 6,6/7,2 kV GY

Nexans ref. 60500713

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 70 mm²
  • Buitendiameter, nominaal: 26,5 mm



SIWO-KUL S30 1x95 6,6/7,2 kV GY

Nexans ref. 60012494

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 95 mm²
  • Buitendiameter, nominaal: 28,2 mm



SIWO-KUL S30 1x120 6,6/7,2 kV GY

Nexans ref. 10549561

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 120 mm²
  • Buitendiameter, nominaal: 30,2 mm



SIWO-KUL S30 1x150 6,6/7,2 kV GY

Nexans ref. 10549562

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 150 mm²
  • Buitendiameter, nominaal: 33,1 mm



SIWO-KUL S30 1x185 6,6/7,2 kV GY

Nexans ref. 10549493

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 185 mm²
  • Buitendiameter, nominaal: 35,1 mm



SIWO-KUL S30 1x240 6,6/7,2 kV GY

Nexans ref. 60013303

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 240 mm²
  • Buitendiameter, nominaal: 37,4 mm



SIWO-KUL S30 1x300 6,6/7,2 kV GY

Nexans ref. 60500714

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 300 mm²
  • Buitendiameter, nominaal: 40,9 mm



Beschrijving

Beschrijving

Normen

  • Internationale normen
    IEC 60092; IEC 60331; IEC 60332-1; IEC 60332-3 Cat.C; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034; LLOYDS Reg. 91/00126(E1)
  • Nationale normen
    CSA C22.2 N° 210-05

Application

  • Connection of rotating machines windings, like motors, alternators, generators.
  • Cabling of static devices, like power converters, motor drives, power cabinets, transformers
  • Adapted for wind turbines, marine and offshore, rollingstock, photovoltaic, energy storage systems

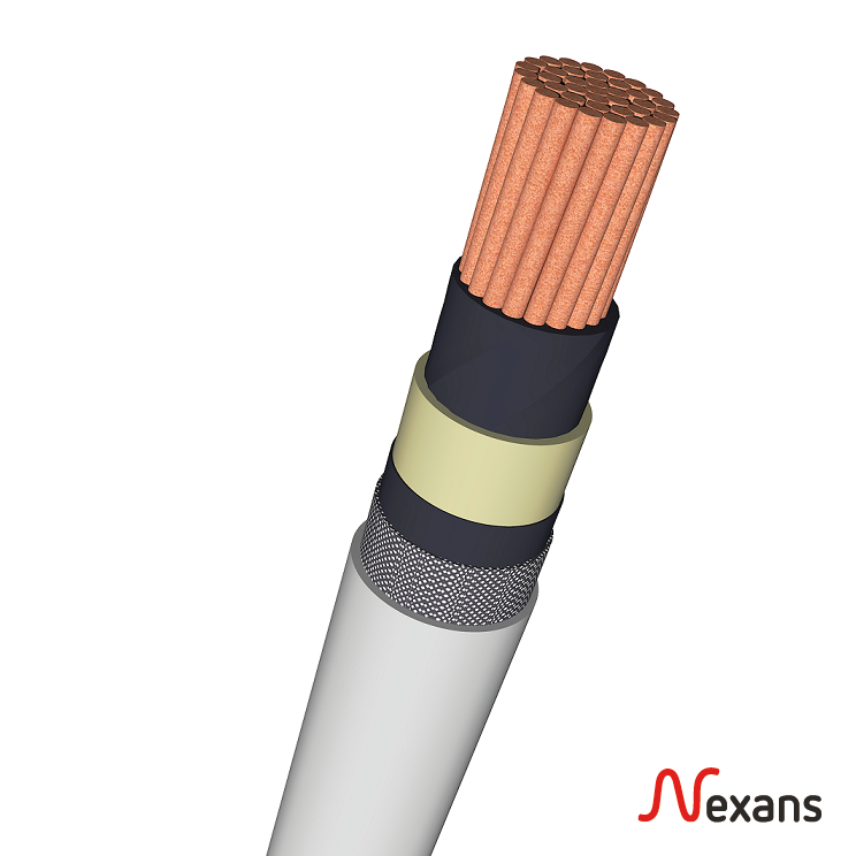

Construction

  • Flexible tin-plated copper conductor class 5 as per IEC 60228, other class in option
  • High grade silicon rubber insulation
  • Tin platted Cu braid for EMC protection screen
  • Mechnical protection by PUR varnished fiber braid for enhanced friction resistance or by external silicon rubber sheath

Properties

  • Operating temperature in continuous mode -55°C to +180°C
  • Voltages ranges from 1kV to 12kV
  • Resistance to thermal shocks
  • Unique design for the reduction of partial discharges for ranges > 3kV

Karakteristieken

Karakteristieken

Constructie

Constructie

Halogeenvrij
Ja

Afmetingen

Afmetingen

Precision of diameter
+/- 0.3 mm

Elektrische eigenschappen

Elektrische eigenschappen

Bedrijfsspanning
6,6 kV

Gebruik

Gebruik

Bedrijfstemperatuur, bereik
-55 - 180 °C
Chemische bestendigheid
Goed
Oliebestendigheid
Ja
Vlamvertragend
IEC 60332-1
Brandvertraging
IEC 60332-3
Vuurbestendigheid
IEC 60331
Corrosie dmv gassen
IEC 60754-1, IEC 60754-2
Rookdichtheid
IEC 61034
