SIWO-KUL® B10 6.6 / 7.2 kV

Producten

SIWO-KUL B10 1X4.0 6,6/7,2KV GY

Nexans ref. 10148777

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 4 mm²
  • Buitendiameter, nominaal: 7,55 mm



SIWO-KUL B10 1X6.0 6,6/7,2KV GY

Nexans ref. 10148778

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 6 mm²
  • Buitendiameter, nominaal: 8,0 mm



SIWO-KUL B10 1X10 6,6/7,2KV GY

Nexans ref. 10148779

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 10 mm²
  • Buitendiameter, nominaal: 8,95 mm



SIWO-KUL B10 1X16 6,6/7,2KV GY

Nexans ref. 10148769

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 16 mm²
  • Buitendiameter, nominaal: 11,3 mm



SIWO-KUL B10 1X25 6,6/7,2KV GY

Nexans ref. 10148770

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 25 mm²
  • Buitendiameter, nominaal: 12,9 mm



SIWO-KUL B10 1X35 6,6/7,2KV GY

Nexans ref. 10148771

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 35 mm²
  • Buitendiameter, nominaal: 14,2 mm



SIWO-KUL B10 1X50 6,6/7,2KV GY

Nexans ref. 10148772

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 50 mm²
  • Buitendiameter, nominaal: 16,3 mm



SIWO-KUL B10 1X70 6,6/7,2KV GY

Nexans ref. 10148773

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 70 mm²
  • Buitendiameter, nominaal: 18,2 mm



SIWO-KUL B10 1X95 6,6/7,2KV GY

Nexans ref. 10148780

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 95 mm²
  • Buitendiameter, nominaal: 19,9 mm



SIWO-KUL B10 1X120 6,6/7,2KV GY

Nexans ref. 10148781

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 120 mm²
  • Buitendiameter, nominaal: 21,8 mm



SIWO-KUL B10 1X150 6,6/7,2KV GY

Nexans ref. 10148886

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 150 mm²
  • Buitendiameter, nominaal: 24,1 mm



SIWO-KUL B10 1X185 6,6/7,2KV GY

Nexans ref. 10148885

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 185 mm²
  • Buitendiameter, nominaal: 26,1 mm



SIWO-KUL B10 1X240 6,6/7,2KV GY

Nexans ref. 10148947

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 240 mm²
  • Buitendiameter, nominaal: 28,3 mm



Beschrijving

Beschrijving

Normen

  • Internationale normen
    EN 45545 - HL3; IEC 60092; IEC 60228; IEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
  • Nationale normen
    CSA C22.2 N° 210-05; UL 758

Application

  • Connection of rotating machines windings, like motors, alternators, generators.
  • Cabling of static devices, like power converters, motor drives, power cabinets, transformers
  • Adapted for wind turbines, marine and offshore, rollingstock, photovoltaic, energy storage systems

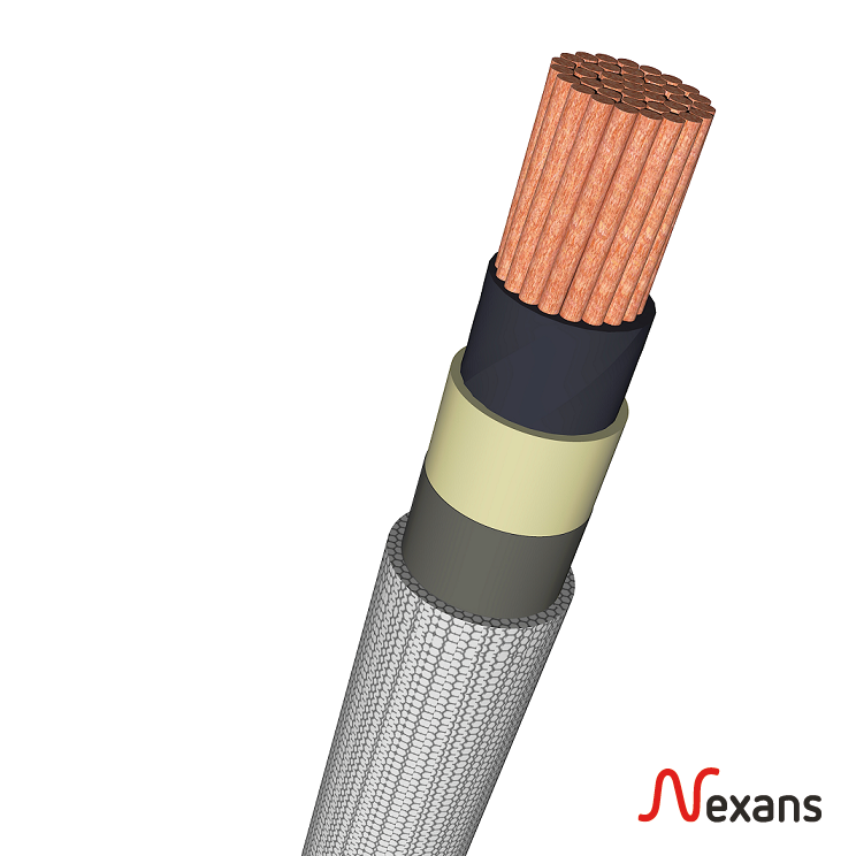

Construction

  • Flexible tin-plated copper conductor class 5 as per IEC 60228, other class in option
  • Co-extruded semiconductor layer
  • High grade silicon rubber insulation
  • Mechanical protection by PUR varnished synthetic fibre braid for enhanced friction resistance

Properties

  • Operating temperature in continuous mode -55°C to +180°C
  • Resistance to thermal shocks, UV and oils
  • Enhanced friction resistance with the PUR varnished range
  • Compatibility to VPI impregnation resins
  • Co-extruded semi-conductor reduces partial discharge and increases cable life



  • Type approval certificate : Lloyds Register LR21139304TA
  • Type approval certificate : BV Marine & Offshore 09555/D0 BV, file : ACE 01/723/01
  • Certificate of compliance : UL758 AWM Style 3642, file : AVLV2.E45073
  • Certificate of compliance : CSA Standard C22.2 N°210-15, file : LL 36040 AWM

Karakteristieken

Karakteristieken

Constructie

Constructie

Halogeenvrij
Ja

Elektrische eigenschappen

Elektrische eigenschappen

Bedrijfsspanning
6,6 kV
Testspanning
20 kV
Doorslagspanning
30 kV

Gebruik

Gebruik

Kabelbuitentemperatuur na montage (vast), bereik
-55 ... 180 °C
Chemische bestendigheid
Goed
Oliebestendigheid
Ja
Vlamvertragend
IEC 60332-1
Brandvertraging
IEC 60332-3
Vuurbestendigheid
IEC 60331
Corrosie dmv gassen
IEC 60754-1; IEC 60754-2
Rookdichtheid
IEC 61034
Ozonbestendigheid
Ja
UV-bestendigheid
Ja

Bijkomende informatie

Bijkomende informatie
