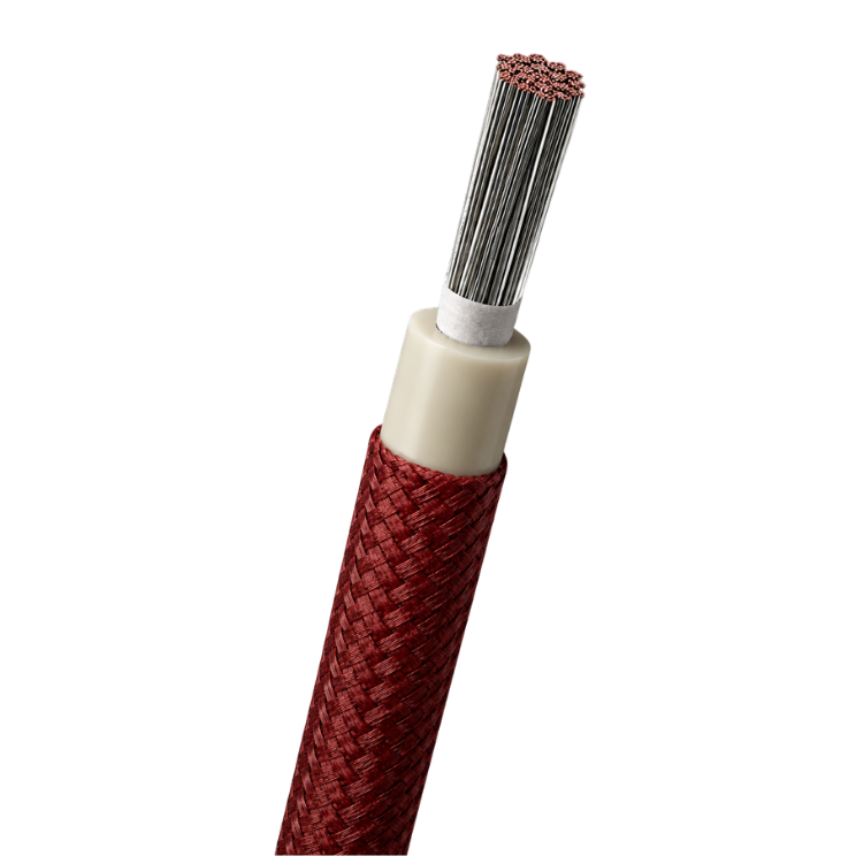

SIWO-KUL® B10 3.3 - 4.2 kV

Producten

SIWO-KUL B10 1x2.5 3,3/4,2kV RD

Nexans ref. 10148775

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 2,5 mm²
  • Buitendiameter, nominaal: 6,3 mm



SIWO-KUL B10 1x4.0 3,3/4,2kV RD

Nexans ref. 10148776

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 4 mm²
  • Buitendiameter, nominaal: 6,8 mm



SIWO-KUL B10 1x6.0 3,3/4,2kV RD

Nexans ref. 10148756

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 6 mm²
  • Buitendiameter, nominaal: 7,25 mm



SIWO-KUL B10 1x10 3,3/4,2kV RD

Nexans ref. 10148757

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 10 mm²
  • Buitendiameter, nominaal: 8,2 mm



SIWO-KUL B10 1x16 3,3/4,2kV RD

Nexans ref. 10148758

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 16 mm²
  • Buitendiameter, nominaal: 10,4 mm



SIWO-KUL B10 1x25 3,3/4,2kV RD

Nexans ref. 10148759

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 25 mm²
  • Buitendiameter, nominaal: 12,0 mm



SIWO-KUL B10 1x35 3,3/4,2kV RD

Nexans ref. 10148752

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 35 mm²
  • Buitendiameter, nominaal: 13,2 mm



SIWO-KUL B10 1x50 3,3/4,2kV RD

Nexans ref. 10148762

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 50 mm²
  • Buitendiameter, nominaal: 15,4 mm



SIWO-KUL B10 1x70 3,3/4,2kV RD

Nexans ref. 10148760

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 70 mm²
  • Buitendiameter, nominaal: 17,3 mm



SIWO-KUL B10 1x95 3,3/4,2kV RD

Nexans ref. 10148763

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 95 mm²
  • Buitendiameter, nominaal: 19,2 mm



SIWO-KUL B10 1x120 3,3/4,2kV RD

Nexans ref. 10148753

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 120 mm²
  • Buitendiameter, nominaal: 21,2 mm



SIWO-KUL B10 1x150 3,3/4,2kV RD

Nexans ref. 10148754

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 150 mm²
  • Buitendiameter, nominaal: 23,1 mm



SIWO-KUL B10 1x185 3,3/4,2kV RD

Nexans ref. 10148766

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 185 mm²
  • Buitendiameter, nominaal: 25,1 mm



SIWO-KUL B10 1x240 3,3/4,2kV RD

Nexans ref. 10148755

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 240 mm²
  • Buitendiameter, nominaal: 27,5 mm



SIWO-KUL B10 1x300 3,3/4,2kV RD

Nexans ref. 10191259

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 300 mm²
  • Buitendiameter, nominaal: 31,2 mm



SIWO-KUL B10 1x400 3,3/4,2kV RD

Nexans ref. 60007150

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 400 mm²
  • Buitendiameter, nominaal: 34,9 mm



Beschrijving

Beschrijving

Normen

  • Internationale normen
    EN 45545 - HL3; IEC 60092; IEC 60331; IEC 60332-1; IEC 60332-3 Cat.C; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034; IEEE 383; LLOYDS Reg. 91/00126(E1); UIC 895
  • Nationale normen
    BSS 6195-T5-C-D-E-F; CSA C22.2 N° 210-05; DIN VDE 0472; NF F 16-101/BF1

Application

  • Connection of rotating machines windings, like motors, alternators, generators.
  • Cabling of static devices, like power converters, motor drives, power cabinets, transformers
  • Adapted for wind turbines, marine and offshore, rollingstock, photovoltaic, energy storage systems

Construction

  • Flexible tin-plated copper conductor class 5 as per IEC 60228, other class in option
  • High grade silicon rubber insulation
  • Mechnical protection by coated synthectic fibre braid or PUR varnished for enhanced friction resistance

Properties

  • Operating temperature in continuous mode -55°C to +180°C
  • Voltages ranges from 1kV to 15kV
  • Resistance to thermal shocks, UV and oils
  • Enhanced friction resistance with the PUR varnished range
  • Compatibility to VPI impregnation resins
  • Unique design for the reduction of partial discharges for ranges > 3kV

SIWO-KUL presentation









General description of SIWO-KUL Cables

##image:96550:left##





SIWO-KUL B10 construction

##image:96549:left##















Permissible continuous current carrying capacity 3kV

Cables separated: 1D

The values determined from the diagram are based on the following assumptions:
a) Cables separated.
Space between adjacent cables ≥ 1 x d.
b) Conductor temperature  =  See tables below
c) Without additional cooling.
Sufficient natural air fow ensured.



##image:96553:left##
##image:96554:left##
##image:96555:left##



Karakteristieken

Karakteristieken

Afmetingen

Afmetingen

Precision of diameter
+/- 0.3 mm

Elektrische eigenschappen

Elektrische eigenschappen

Bedrijfsspanning
3,3 kV

Gebruik

Gebruik

Bedrijfstemperatuur, bereik
-55 - 180 °C
Chemische bestendigheid
Goed
Oliebestendigheid
Ja
Vlamvertragend
IEC 60332-1
Brandvertraging
IEC 60332-3
Vuurbestendigheid
IEC 60331
Corrosie dmv gassen
IEC 60754-1, IEC 60754-2
Rookdichtheid
IEC 61034
Ozonbestendigheid
Ja
UV-bestendigheid
Ja
