SIWO-KUL® B10 1.1 kV

Producten

SIWO-KUL B10 1x2.5 1,1KV YE

Nexans ref. 10148808

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 2,5 mm²
  • Buitendiameter, nominaal: 5,1 mm
  • Doorsnede van de geleider: 1,95 mm



SIWO-KUL B10 1x4.0 1,1KV YE

Nexans ref. 10148821

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 4 mm²
  • Buitendiameter, nominaal: 5,55 mm
  • Doorsnede van de geleider: 2,4 mm



SIWO-KUL B10 1x6.0 1,1KV YE

Nexans ref. 10533992

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 6 mm²
  • Buitendiameter, nominaal: 6,0 mm
  • Doorsnede van de geleider: 2,85 mm



SIWO-KUL B10 1x10 1,1KV YE

Nexans ref. 10533947

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 10 mm²
  • Buitendiameter, nominaal: 6,95 mm
  • Doorsnede van de geleider: 3,8 mm



SIWO-KUL B10 1x16 1,1KV YE

Nexans ref. 10533949

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 16 mm²
  • Buitendiameter, nominaal: 8,9 mm
  • Doorsnede van de geleider: 5,55 mm



SIWO-KUL B10 1x25 1,1KV YE

Nexans ref. 10148807

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 25 mm²
  • Buitendiameter, nominaal: 10,3 mm
  • Doorsnede van de geleider: 7,1 mm



SIWO-KUL B10 1x35 1,1KV YE

Nexans ref. 10148824

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 35 mm²
  • Buitendiameter, nominaal: 11,6 mm
  • Doorsnede van de geleider: 8,3 mm



SIWO-KUL B10 1x50 1,1KV YE

Nexans ref. 10148825

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 50 mm²
  • Buitendiameter, nominaal: 13,6 mm
  • Doorsnede van de geleider: 10,0 mm



SIWO-KUL B10 1x70 1,1KV YE

Nexans ref. 10148826

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 70 mm²
  • Buitendiameter, nominaal: 15,5 mm
  • Doorsnede van de geleider: 11,85 mm



SIWO-KUL B10 1x95 1,1KV YE

Nexans ref. 10148827

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 95 mm²
  • Buitendiameter, nominaal: 17,6 mm
  • Doorsnede van de geleider: 13,6 mm



SIWO-KUL B10 1x120 1,1KV YE

Nexans ref. 10148828

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 120 mm²
  • Buitendiameter, nominaal: 19,6 mm
  • Doorsnede van de geleider: 15,45 mm



SIWO-KUL B10 1x150 1,1KV YE

Nexans ref. 10533948

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 150 mm²
  • Buitendiameter, nominaal: 22,9 mm
  • Doorsnede van de geleider: 17,6 mm



SIWO-KUL B10 1x185 1,1KV YE

Nexans ref. 10148830

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 185 mm²
  • Buitendiameter, nominaal: 24,3 mm
  • Doorsnede van de geleider: 19,1 mm



SIWO-KUL B10 1x240 1,1KV YE

Nexans ref. 10148995

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 240 mm²
  • Buitendiameter, nominaal: 26,9 mm
  • Doorsnede van de geleider: 21,8 mm



SIWO-KUL B10 1x300 1,1KV YE

Nexans ref. 10162914

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 300 mm²
  • Buitendiameter, nominaal: 30,6 mm
  • Doorsnede van de geleider: 25,3 mm



SIWO-KUL B10 1x400 1,1KV YE

Nexans ref. 10501393

  • Verpakking: Snijlengte (m)
  • Geleiderdoorsnede: 400 mm²
  • Buitendiameter, nominaal: 34,8 mm
  • Doorsnede van de geleider: 28,8 mm



Beschrijving

Beschrijving

Normen

  • Internationale normen
    EN 45545 - HL3; IEC 60092; IEC 60331; IEC 60332-1; IEC 60332-3 Cat.C; IEC 60332-3-24; IEC 60754-1; IEC 61034; IEEE 383; LLOYDS Reg. 91/00126(E1); UIC 895
  • Nationale normen
    DIN VDE 0472; NF F 16-101/BF1

Application

  • Connection of rotating machines windings, like motors, alternators, generators.
  • Cabling of static devices, like power converters, motor drives, power cabinets, transformers
  • Adapted for wind turbines, marine and offshore, rollingstock, photovoltaic, energy storage systems

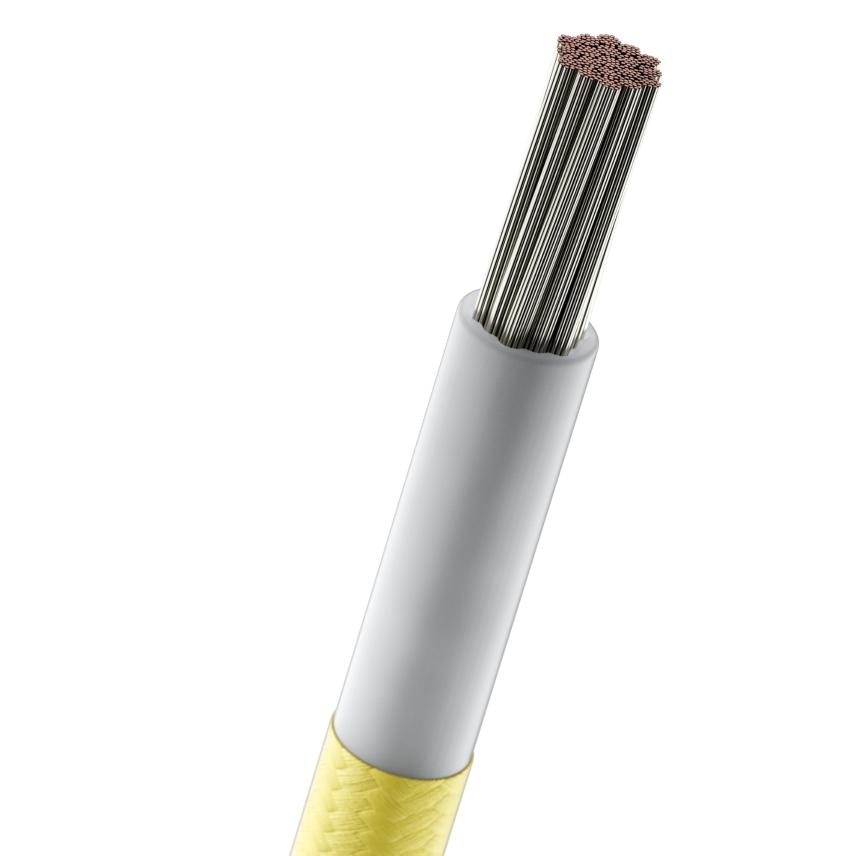

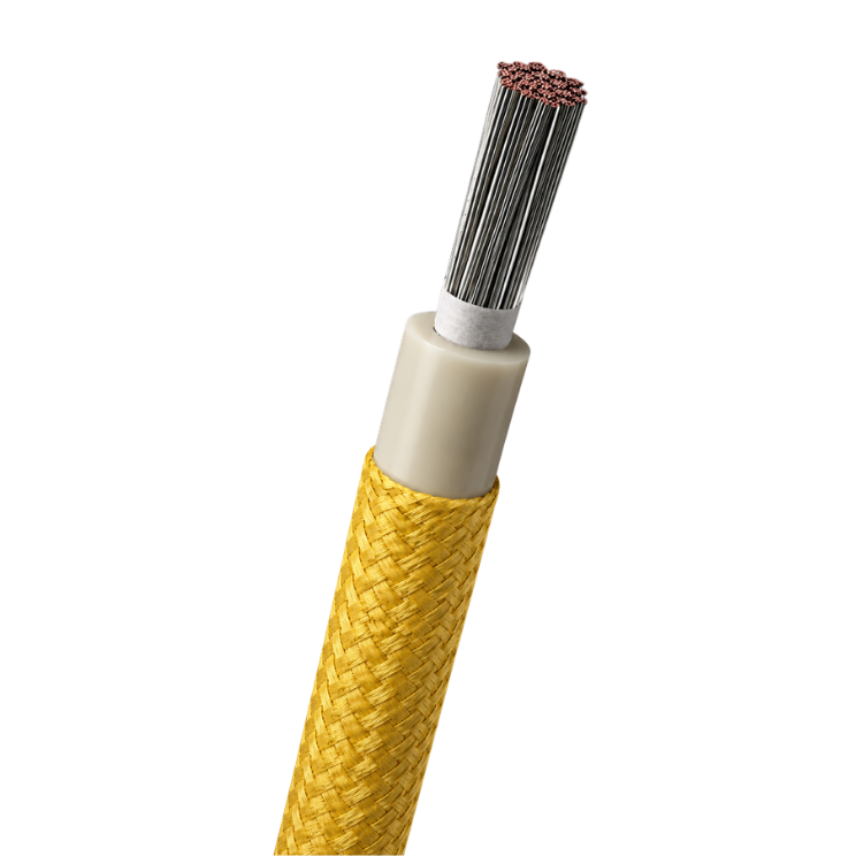

Construction

  • Flexible tin-plated copper conductor class 5 as per IEC 60228, other class in option
  • High grade silicon rubber insulation
  • Mechnical protection by coated synthetic fibre braid or PUR varnished for enhanced friction resistance

Properties

  • Operating temperature in continuous mode -55°C to +180°C
  • Voltages ranges from 1kV to 15kV
  • Resistance to thermal shocks, UV and oils
  • Enhanced friction resistance with the PUR varnished range
  • Compatibility to VPI impregnation resins
  • Unique design for the reduction of partial discharges for ranges > 3kV

Karakteristieken

Karakteristieken

Constructie

Constructie

Buitenmantel
Synthetic yarn braiding
Geleidermateriaal
Vertind koper
Halogeenvrij
Ja
Isolatie
Special Silicone

Afmetingen

Afmetingen

Precision of diameter
+/- 0.3 mm

Elektrische eigenschappen

Elektrische eigenschappen

Bedrijfsspanning
1,1 kV
Testspanning
5 kV
Doorslagspanning
10 kV
Breakdown field strength (kV/mm)
> 20

Gebruik

Gebruik

Gebruikstemperatuur, maximum
180 °C
Gebruikstemperatuur, minimum
-55 °C
Bedrijfstemperatuur, bereik
-55 - 180 °C
Brandvertraging
IEC 60332-3
Chemische bestendigheid
-
Corrosie dmv gassen
IEC 60754-1, IEC 60754-2
Oliebestendigheid
Ja
Ozonbestendigheid
Ja
Rookdichtheid
IEC 61034
UV-bestendigheid
Ja
Vlamvertragend
IEC 60332-1
Vuurbestendigheid
IEC 60331
