YMvK ss Dca-s2 ULTRAFLEX 0.6/1 kV 5G70 mm2

Beschrijving

Beschrijving

Normen

  • Product
    HD 604.4D; IEC 60228; IEC 60502
  • Testen
    KEMA 42 C-1-4-D

Toepassing

YMvK ss Dca-s2 ULTRAFLEX 0,6/1 kV is een hoogflexibele voedingskabel voor algemeen gebruik in bouwwerken, waarvoor eisen voor het brandgedrag van toepassing zijn.  YMvK ss Dca ULTRAFLEX is geschikt voor toepassing in laagspanningsinstallaties tot 0.6/1 kV, zoals beschreven in NEN 1010. Het voldoet aan brandclassificatie Dca-s2,d2,a3 voor gebruik in bouwwerken en gebruiksfuncties met een middelgroot brandrisico (NEN 8012).

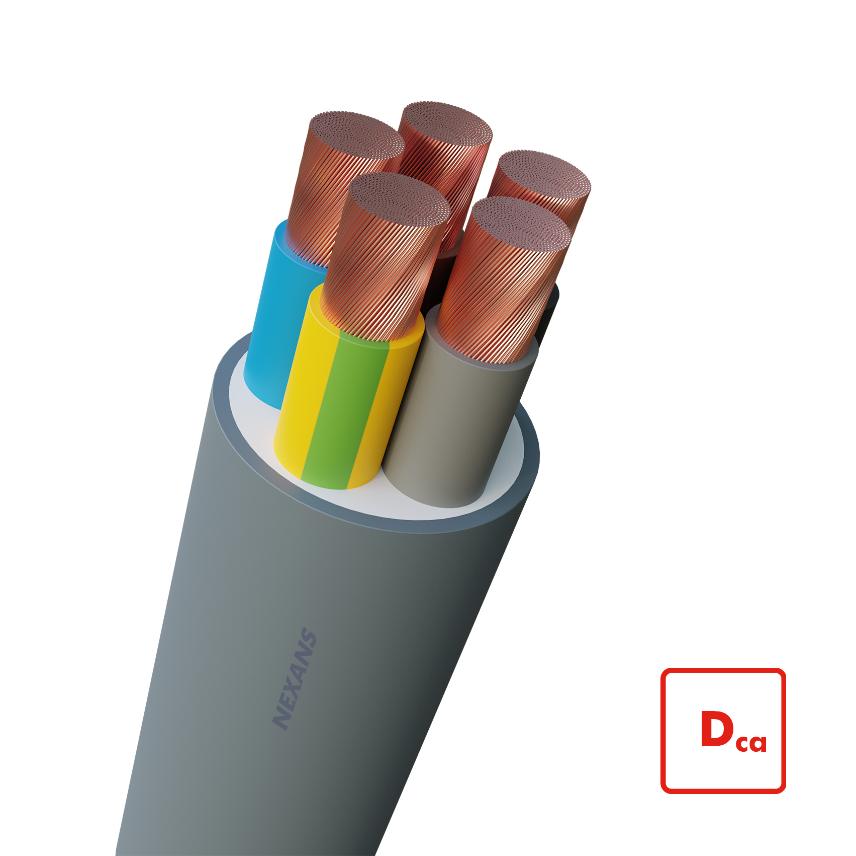

Opbouw

  1. Geleider: Blank koper
    Hoogflexibel, klasse 2 (geleideropbouw volgens IEC 60228 klasse 5, geleiderweerstand volgens klasse 2)
  2. Isolatie: Gevulkaniseerd polyetheen (XLPE)
  3. Opvulling: vulmantel
  4. Buitenmantel: PVC
    Kleur: grijs
    UV-bestendig: Ja

Karakteristieken

Karakteristieken

Constructie

Constructie

Geleidermateriaal
Koper
Samenstelling geleider
Hoogflexibel, klasse 2
Geleidervorm
Rond, geslagen
Isolatie
XLPE
Afscherming
Filler
Buitenmantel
PVC
Kleur buitenmantel
Grijs
Loodvrij
Ja
Aderidentificatie
Blauw, bruin, zwart, grijs, groen/geel
Met groen/gele ader
Ja

Afmetingen

Afmetingen

Aantal aders
5
Geleiderdoorsnede
70 mm²
Buitendiameter
40 mm
Gewicht, benaderd
4282 kg/km
Neutral conductor section (when smaller)
- mm²

Elektrische eigenschappen

Elektrische eigenschappen

Max. DC resistance of the conductor at 20°C
0,268 Ohm/km
Nominale spanning Uo/U
0,6/1 kV
Toelaatbare stroom in open lucht
246 A

Mechanische eigenschappen

Mechanische eigenschappen

Mechanische weerstand
Goed

Gebruik

Gebruik

Min. Kabelbuitentemperatuur tijdens montage
0 °C
Kabelbuitentemperatuur na montage (vast), bereik
-20 ... 80 °C
Max. geleidertemperatuur
90 °C
Buigradius bij aanleg
8 (xD)
Toepassing
Vaste aanleg
UV-bestendigheid
EN 50289-4-17 methode A, 720 uur

Bijkomende informatie

Bijkomende informatie

Current capacity table PR three phase multicore NL

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu
70.0 164.0 194.0 167.0 229.0 188.0 246.0
A2 Multi-core cable in conduit in a thermally insulated wall
B2 Multi-core cable in conduit on a wooden wall
D1 Multi-core cable in ducts in the ground
C Single-core or multi-core cable on a wooden wall
D2 Multi-core cables designed to be buried directly in the ground
E Multi-core cable in free air

Current capacity table PR single phase multicore

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu
70.0 183.0 221.0 269.0 203.0 225.0 286.0
A2 Multi-core cable in conduit in a thermally insulated wall
B2 Multi-core cable in conduit on a wooden wall
C Single-core or multi-core cable on a wooden wall
D1 Multi-core cable in ducts in the ground
D2 Multi-core cables designed to be buried directly in the ground
E Multi-core cable in free air

Current capacity table PR single phase single core

Geleiderdoorsnede
mm² Cu Cu Cu Cu
70.0 200.0 253.0 269.0 310.0
A1 Insulated conductors in conduit in a thermally insulated wall
B1 Insulated conductors in conduit on a wooden wall
C Single-core or multi-core cable on a wooden wall
F Single-core flat cables, touching in free air

Current capacity table PR three phase single core

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu Cu
70.0 179.0 222.0 229.0 167.0 188.0 268.0 279.0
A1 Insulated conductors in conduit in a thermally insulated wall
B1 Insulated conductors in conduit on a wooden wall
D1 Single or Multi-core cable in ducts in the ground
C Single-core or multi-core cable on a wooden wall
D2 Single or Multi-core cables designed to be buried directly in the ground
F Single-core trefoil cables, touching in free air
F Single-core flat cables, touching in free air

Informatie levering & verkoop

Opdruk

YMvK ss Dca-s2,d2,a3
n (x or G) s mm²
NEXANS BENELUX
KEMA KEUR
Meteraanduiding

n = nb. geleiders

s = sectie in mm²

x = zonder Groen/Geel

G = met Groen/Geel





Prestatieverklaring

  • Nr Prestatieverklaring : 1000904-BEDO
  • Certificatiedatum : 01-12-2023
  • AVCP (Assessment and Verification of Constancy of Performance of Systeem voor de beoordeling en verificatie van de prestatiebestendigheid) : System 3
  • Aangemelde instantie : NB 2659
  • Aangegeven prestatie : Dca-s2,d2,a3
