YMvK Dca-s2 FLEX 0.6/1 kV 1x185 mm2

Description

Beschrijving

Normen

  • Internationale normen
    HD 604.4D
  • Nationale normen
    KEMA 42 C-1-4-D

Toepassing

YMvK Dca 0.6/1 kV is een voedings- en stuurstroomkabel voor algemeen gebruik in bouwwerken, waarvoor eisen voor het brandgedrag van toepassing zijn. YMvK Dca 0.6/1 kV  is geschikt voor toepassing in laagspanningsinstallaties tot 0.6/1 kV, zoals beschreven in NEN 1010. Het voldoet aan brandclassificatie Dca-s2,d2,a3 voor gebruik in bouwwerken en gebruiksfuncties met een middelgroot brandrisico (NEN 8012).

Vanaf 35 mm2: YMvK Dca FLEX 0.6/1 kV, kabel voorzien van geleiders met verhoogde buigbaarheid.

NIEUW: YMvK Dca FLEX 0.6/1 kV Easy Strippable. Deze types zijn voorzien van een buitenmantel die makkelijker stripbaar is. Je kan de mantel tot wel 100cm aansnijden en in één keer van de kabel trekken.

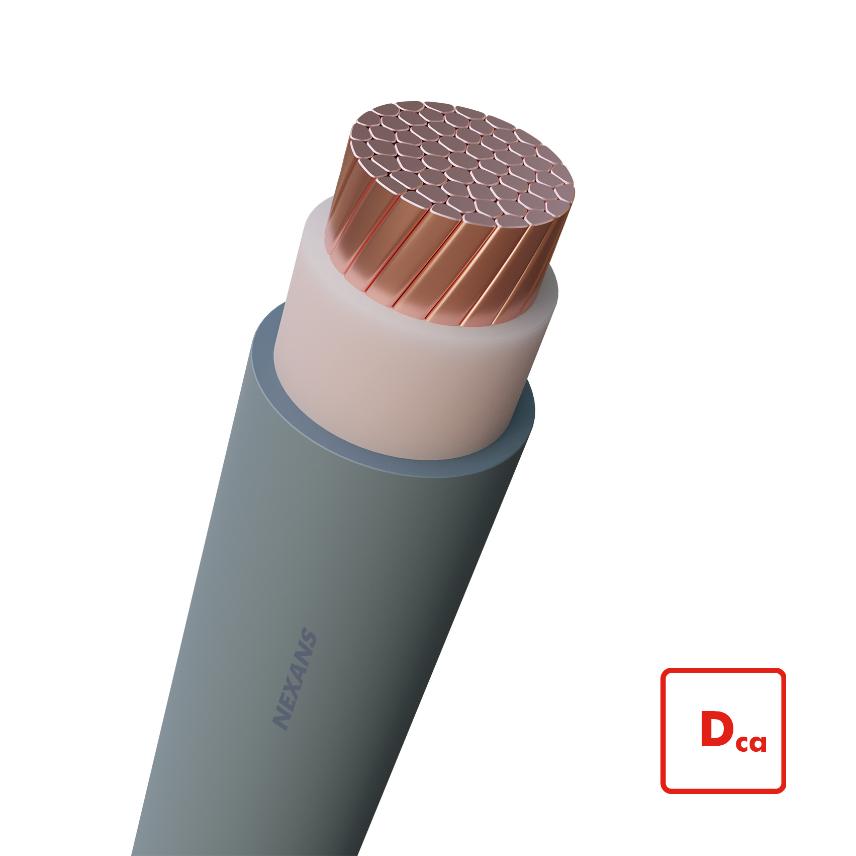

Opbouw

  1. Geleider:
    Doorsnedes tot 10mm2: Blank koper, massief, klasse 1
    Doorsnedes vanaf 10 mm2: Blank koper,  geslagen, klasse 2
  2. Isolatie: Gevulkaniseerd polyetheen (XLPE)
  3. Opvulling: Vulmantel
  4. Buitenmantel: PVC
    Kleur: Grijs
    UV-bestendig: Ja

Aderidentificatie

  • 1 ader : zwart
  • 2 aders : bruin-lichtblauw
  • 3G aders: bruin-lichtblauw-groen/geel
  • 3x aders : zwart-bruin-grijs
  • 4 aders : groen/geel-bruin-zwart-grijs
  • 5 aders : groen/geel-bruin-lichtblauw-zwart-grijs

Characteristics

Karakteristieken

Constructie

Constructie

Geleidermateriaal
Blank koper
Isolatie
XLPE
Afscherming
Filler
Aderidentificatie
Naturel
Buitenmantel
PVC
Kleur buitenmantel
Grijs
Samenstelling geleider
Geslagen, klasse 2
Geleidervorm
Rond, geslagen
Loodvrij
Ja
Met groen/gele ader
Nee

Afmetingen

Afmetingen

Aantal aders
1
Geleiderdoorsnede
185 mm²
Isolatiedikte, gemiddeld
1,6 mm
Buitendiameter, nominaal
24,2 mm
Gewicht, benaderd
1976 kg/km
Dikte van de buitenmantel, nominaal
1,6 mm
Neutral conductor section (when smaller)
- mm²

Elektrische eigenschappen

Elektrische eigenschappen

Nominale spanning Uo/U
0.6/1 kV
Toegestane stroom in open lucht
605 A

Mechanische eigenschappen

Mechanische eigenschappen

Mechanische weerstand
Goed

Gebruik

Gebruik

Toepassing
Standaard
Buigradius bij aanleg
10 (xD)
Eenmalige buiging bij elk uiteinde, min.
8 (xD)
Installatietemperatuur, minimum
0 °C
Bedrijfstemperatuur, bereik
-20 - 95 °C
Max. geleidertemperatuur, in gebruik
90 °C
UV-bestendigheid
EN 50289-4-17 methode A, 720 uur

Bijkomende informatie

Bijkomende informatie

Current capacity table PR single phase single core

Geleiderdoorsnede
mm² Cu Cu Cu Cu
185.0 362.0 449.0 506.0 575.0
A1 Insulated conductors in conduit in a thermally insulated wall
B1 Insulated conductors in conduit on a wooden wall
C Single-core or multi-core cable on a wooden wall
F Single-core flat cables, touching in free air

Current capacity table PR single phase multicore

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu
185.0 329.0 384.0 506.0 343.0 387.0 542.0
A2 Multi-core cable in conduit in a thermally insulated wall
B2 Multi-core cable in conduit on a wooden wall
C Single-core or multi-core cable on a wooden wall
D1 Multi-core cable in ducts in the ground
D2 Multi-core cables designed to be buried directly in the ground
E Multi-core cable in free air

Current capacity table PR three phase single core

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu Cu
185.0 324.0 384.0 424.0 281.0 324.0 510.0 533.0
A1 Insulated conductors in conduit in a thermally insulated wall
B1 Insulated conductors in conduit on a wooden wall
D1 Single or Multi-core cable in ducts in the ground
C Single-core or multi-core cable on a wooden wall
D2 Single or Multi-core cables designed to be buried directly in the ground
F Single-core trefoil cables, touching in free air
F Single-core flat cables, touching in free air

Current capacity table PR three phase multicore NL

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu
185.0 295.0 340.0 281.0 424.0 324.0 456.0
A2 Multi-core cable in conduit in a thermally insulated wall
B2 Multi-core cable in conduit on a wooden wall
D1 Multi-core cable in ducts in the ground
C Single-core or multi-core cable on a wooden wall
D2 Multi-core cables designed to be buried directly in the ground
E Multi-core cable in free air

Informatie levering & verkoop

Markering

YMvK Dca (FLEX) n (x or G) s mm²
NEXANS BENELUX
KEMA KEUR
Meter Markering

Prestatieverklaring

  • Nr Prestatieverklaring : 1000903-BEDO
  • Certificatiedatum : 7-11-19
  • AVCP (Assessment and Verification of Constancy of Performance of Systeem voor de beoordeling en verificatie van de prestatiebestendigheid) : System 3
  • Aangemelde instantie : NB 2659
  • Aangegeven prestatie : Dca-s2,d2,a3
