ALSECURE Z1G-YMz1Kas B2ca Flex 3x 35 mm2

Beschrijving

Beschrijving

Normen

  • Internationale normen
    HD 604 S1 part 5/sect. C; IEC 60228

Toepassing

ALSECURE Z1G-YMz1Kas B2ca FLEX is een bewapende halogeenvrije voedingskabel voor algemeen gebruik in bouwwerken, waar eisen voor het brandgedrag van toepassing zijn. ALSECURE Z1G-YMz1Kas B2ca FLEX  is geschikt om onbeschermd in de grond te installeren en biedt bescherming tegen mechanische beschadiging en EMI. ALSECURE Z1G-YMz1Kas B2ca FLEX is geschikt voor toepassing in laagspanningsinstallaties tot 1 kV, zoals beschreven in NEN 1010. Het voldoet aan brandclassificatie B2ca-s1,d1,a1 voor gebruik in bouwwerken en gebruiksfuncties met een zeer groot brandrisico (NEN 8012).

Z1G-YMz1Kas B2ca FLEX is beschikbaar vanaf 35 mm2 en is door de betere buigbaarheid eenvoudiger te installeren dan een niet-flexibele uitvoering.

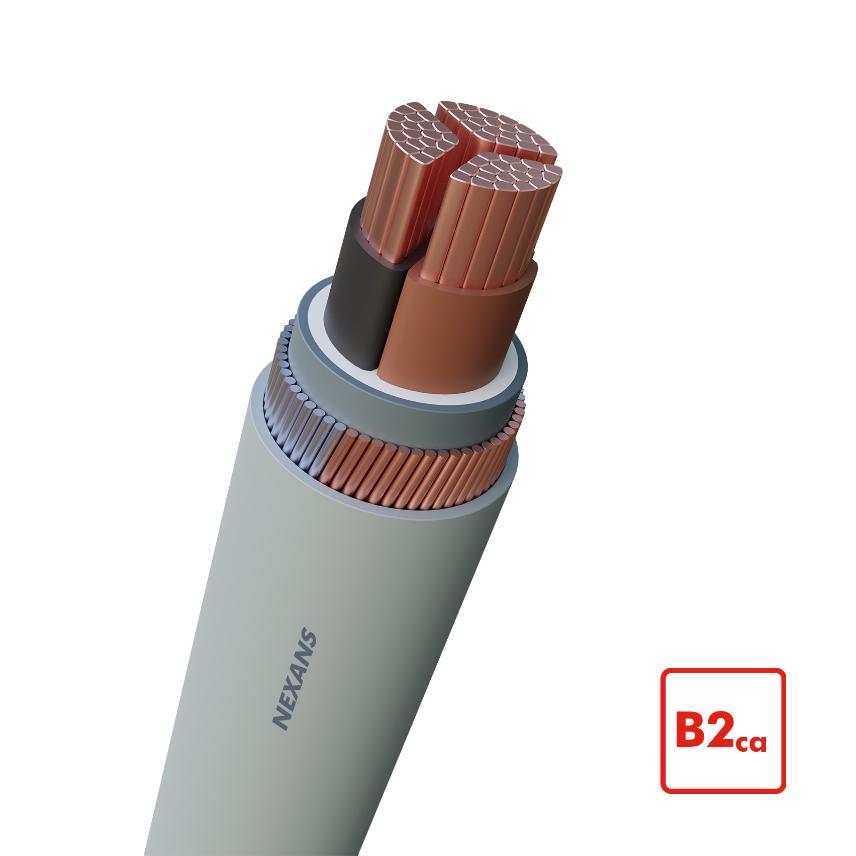

Opbouw

  1. Geleider: Blank koper, geslagen, klasse 2 (IEC 60228)
  2. Isolatie: Gevulkaniseerd polyethyleen (XLPE)
  3. Opvulling: Halogeenvrije compound, of folie indien de aders sectorvormig zijn
  4. Bewapening: Gegalvaniseerde staaldraden en blanke koperdraden
  5. Buitenmantel: Halogeenvrije compound
    Kleur: grijs
    UV-bestendig: Ja

Karakteristieken

Karakteristieken

Constructie

Constructie

Samenstelling geleider
Geslagen, klasse 2
Geleidervorm
Geslagen, sectorvormig (SV)
Geleidermateriaal
Blank koper
Isolatie
XLPE (Cross-linked Polyethylene)
Aderidentificatie
Bruin, zwart, grijs
Binnenmantel
Halogeenvrije compound, eenvoudig te strippen
Afscherming/bewapening
Gegalvaniseerde staaldraden
Buitenmantel
Halogeenvrije compound
Kleur buitenmantel
Grijs
Halogeenvrij
Ja

Afmetingen

Afmetingen

Aantal aders
3
Geleiderdoorsnede
35 mm²
Doorsnede van het aardscherm
16 mm²
Gewicht, benaderd
1906 kg/km
Buitendiameter, nominaal
27,0 mm
Nominale isolatiedikte
0,9 mm
Dikte van de binnenmantel
0,8 mm
Diameter over vulmantel/binnenmantel
20,0 mm
Diameter bewapening
1 mm
Dikte van de buitenmantel, nominaal
1,8 mm

Elektrische eigenschappen

Elektrische eigenschappen

Toegestane stroom (DC)
122 A
Geleiderweerstand bij 20°C - DC
1,15 Ohm/km
Nominale spanning Uo/U
0,6/1 kV

Mechanische eigenschappen

Mechanische eigenschappen

Mechanische weerstand
Uitstekend

Gebruik

Gebruik

Buigradius bij aanleg
14 (xD)
Eenmalige buiging bij elk uiteinde, min.
8 (xD)
Toepassing
Vaste aanleg
Min. Kabelbuitentemperatuur tijdens montage
5 °C
Kabelbuitentemperatuur na montage (vast), bereik
-20 ... 80 °C
Max. geleidertemperatuur
90 °C
UV-bestendigheid
EN 50289-4-17 methode A, 720 uur

Bijkomende informatie

Bijkomende informatie

Current capacity table PR three phase single core

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu Cu
35.0 117.0 144.0 115.0 147.0 129.0 169.0 176.0
A1 Insulated conductors in conduit in a thermally insulated wall
B1 Insulated conductors in conduit on a wooden wall
D1 Single or Multi-core cable in ducts in the ground
C Single-core or multi-core cable on a wooden wall
D2 Single or Multi-core cables designed to be buried directly in the ground
F Single-core trefoil cables, touching in free air
F Single-core flat cables, touching in free air

Current capacity table PR single phase multicore

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu
35.0 121.0 146.0 139.0 171.0 155.0 185.0
A2 Multi-core cable in conduit in a thermally insulated wall
B2 Multi-core cable in conduit on a wooden wall
C Single-core or multi-core cable on a wooden wall
D1 Multi-core cable in ducts in the ground
D2 Multi-core cables designed to be buried directly in the ground
E Multi-core cable in free air

Current capacity table PR single phase single core

Geleiderdoorsnede
mm² Cu Cu Cu Cu
35.0 131.0 164.0 171.0 200.0
A1 Insulated conductors in conduit in a thermally insulated wall
B1 Insulated conductors in conduit on a wooden wall
C Single-core or multi-core cable on a wooden wall
F Single-core flat cables, touching in free air

Current capacity table PR three phase multicore NL

Geleiderdoorsnede
mm² Cu Cu Cu Cu Cu Cu
35.0 109.0 128.0 115.0 147.0 129.0 158.0
A2 Multi-core cable in conduit in a thermally insulated wall
B2 Multi-core cable in conduit on a wooden wall
D1 Multi-core cable in ducts in the ground
C Single-core or multi-core cable on a wooden wall
D2 Multi-core cables designed to be buried directly in the ground
E Multi-core cable in free air

Informatie levering & verkoop

Opdruk

ALSECURE Z1G-YMz1Kas B2ca FLEX
n x s
NEXANS BENELUX
KEMA KEUR
+Meteraanduiding

Aderidentificatie

2 aders : bruin-lichtblauw
3 aders : bruin-zwart-grijs
4 aders : bruin-zwart-grijs-lichtblauw

Prestatieverklaring

  • Nr Prestatieverklaring : 1000784-BEDO
  • Certificatiedatum : 17-12-2018
  • AVCP (Assessment and Verification of Constancy of Performance of Systeem voor de beoordeling en verificatie van de prestatiebestendigheid) : System 1+
  • Aangemelde instantie : NB 2658
  • Aangegeven prestatie : B2ca-s1a,d1,a1
