Hoe pas je de buigradius van een kabel correct toe?

Kabels mogen gebogen worden, dat spreekt voor zich. Maar buig je een kabel te ver door, dan verkort dat de levensduur van je kabel aanzienlijk en riskeer je zelfs kortsluiting en/of brand. Aan de buitenkant van de bocht heb je dan immers de kabelmaterialen te sterk 'uitgerokken' - deze worden dunner of vertonen misschien zelfs scheurtjes - waardoor de originele elektrische eigenschappen van de aderisolatie verloren gaan.

Hoe pak je het dan veilig aan?

Wat is de buigradius van een kabel?

De buigradius of buigstraal drukt de kleinst mogelijke bocht uit waarmee men een kabel veilig kan buigen zonder deze te knikken, te beschadigen of de levensduur ervan te verkorten.  Hoe kleiner de buigstraal, hoe kortere bochten je kan maken.

De buigradius wordt doorgaans uitgedrukt als een veelvoud van de buitendiameter van de kabel, bijvoorbeeld: 4xD of 12xD waarbij “D” de buitenØ van de kabel is. Soms is dit al concreet voor je kabel uitgerekend en dat wordt dan uitgedrukt als een waarde in mm. Buigradii variëren in afhankelijk van het kabeltype en de doorsnede. De buigradius die van toepassing is op een kabel staat vermeld in de datasheet.

De opgegeven buigradii gelden steeds bij een omgevingstemperatuur van (20 ± 10)°C en worden steeds gemeten aan de binnenste kromming van de kabel.

Voorbeeld van de buigradius van een doorsnede

We nemen als voorbeeld een YMvK Dca 4G95 mm² met:

  • buigradius bij aanleg = 10xD
  • nominale buitendiameter = 41,3 mm (dit moet steeds nagemeten worden op de kabel)
  • dit wordt dus 12 x 35 mm = 413 mm.

Deze 420 mm is de minimale buigradius. De YMvK Dca 4G95 mm² kan worden gebogen volgens een cirkel met als kleinste toegelaten straal 413 mm.

Hoe de buigradius correct toepassen?

De kabel moet gebogen worden rond een denkbeeldige cirkel waarvan de straal minstens de buigradius van je kabel is.

Buigradii van de standaard installatiekabels bij gebruik in vaste opstelling

Type Specificatie Buigradius
H07Z1-U & H07Z1-R Cca
H07V-U & H07V-R Eca
D  ≤ 8 mm 4xD
8 < D  ≤ 12 mm 5xD
12 mm < D 6xD
YMz1K Cca
YMz1K B2ca
YMvK Dca-s2
  10xD
YMz1K ss B2ca Ultraflex
YMz1K ss Cca Ultraflex
YMvK ss Dca-s2 Ultraflex
  8 xD
Z1O-YMz1Kas B2ca
VO-YMvKas Dca-s2
  10 xD
Z1G-YMz1Kas B2ca   14 xD
VG-YMvKas Dca-s2   16 xD



D = buitendiameter

De constructienormen laten een reductie van 50% van de “normale” buigradius van ongewapende kabels toe tijdens de installatiefase onder de volgende strikte voorwaarden:

  • eenmalige buiging,
  • door een geschoold vakman,
  • de kabel is opgewarmd tot 30°C,
  • en met gebruik van een mal.

Mag ik mijn kabel de hoek van muur en plafond laten volgen?

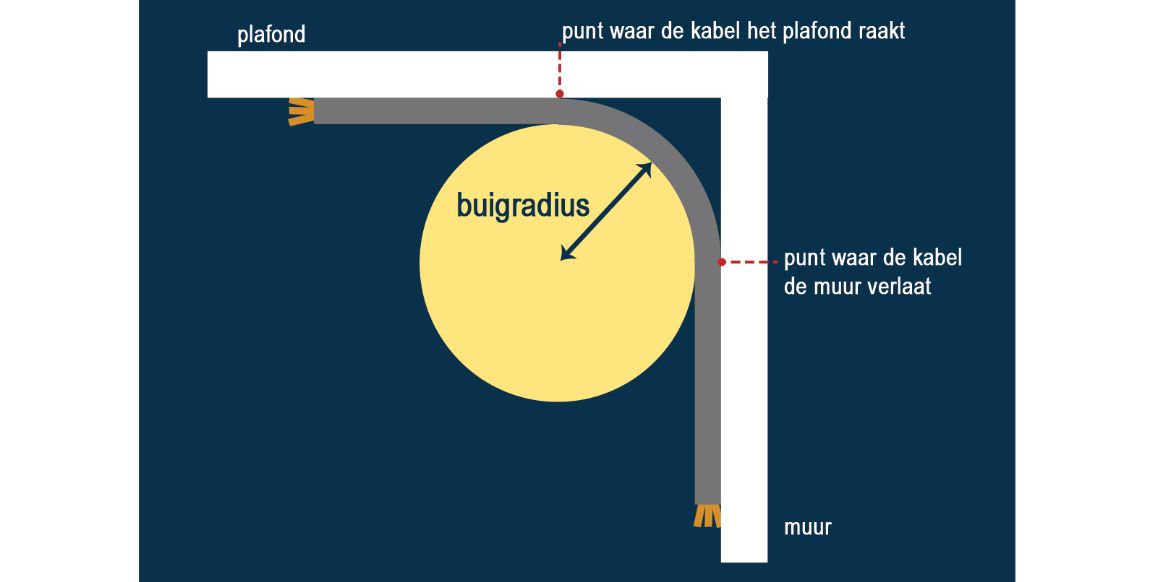

Ja, indien je toch de buigradius netjes respecteert. Je kabel zal dan de hoek tussen muur en plafond een stuk in de lucht overbruggen. Het is niet de bedoeling om de kabel zo ver mogelijk in de hoek te duwen om zo min mogelijk van muur en plafond af te komen. Wat je dan immers doet, is een veel kleinere buigradius dan toegelaten toepassen.
